混泥土結構如何防腐？混凝土防腐涂裝方案

提到腐蝕，往往我們第一個想到的，就是鋼筋的腐蝕。單一的使用鋼筋，而不采取防護措施，長期暴露在外界極易發生腐蝕，因此，鋼筋混凝土結構的作用就顯現了出來�；炷�土屬于惰性材料，能夠有效起到鋼筋保護層的作用來防止鋼筋腐蝕。然而，隨著鋼筋混凝土結構數量的日益增長，混凝土腐蝕的問題也逐步地暴露了出來。

01混凝土腐蝕案例

混凝土腐蝕而導致建筑提前 “退休”，在我國已經發生過很多起。西直門立交橋，是1980年北京第一座立交橋，卻僅僅服役19年，就被拆除重建。這起事件中，罪魁禍首就是混凝土發生腐蝕，嚴重影響了結構的安全性能。如果我們采取針對性的防腐措施，也許這些勞民傷財的事件就不會發生。

02混凝土腐蝕機制

混凝土腐蝕雖然存在多種原因，但引起腐蝕最主要的原因還是混凝土碳化與氯離子侵蝕。

混凝土的碳化是混凝土所受到的一種化學腐蝕。混凝土中的氫氧化鈣與滲透進混凝土的二氧化碳或其他酸性氣體在水環境中發生化學反應的過程�；炷�土碳化會導致混凝土堿性降低，破壞混凝土組成，使鋼筋表面鈍化膜遭到破壞，最后發生銹蝕。

氯離子侵蝕常見于橋梁及港工結構中。由于空氣中含有大量氯離子，氯離子的滲透會極大地加劇混凝土結構的腐蝕。其作用過程如下：

①氯離子的侵入：在水分浸透的同時，由于碳酸氣、氯離子的滲透引起混凝土中性化。

②鋼筋的腐蝕：由于浸入的水、氣、氯離子等，鋼筋被腐蝕。即使不中性化，鋼筋表層所含磷分，也會使鋼筋發生腐蝕。

③裂紋的產生：由于鋼筋被腐蝕、體積膨脹（2.5倍），混凝土產生裂紋。

④ 強度降低：腐蝕物質從裂紋處進一步浸入，加速鋼筋的腐蝕、體積膨脹，從而降低混凝土強度。

總之，腐蝕會造成混凝土結構的強度降低，從而大大縮短其使用壽命。

采用防腐涂料對混凝土結構是一種行之有效的防腐蝕措施，可以起到以下作用：

①在混凝土表面形成一層屏蔽阻隔層，以阻止氯離子、二氧化碳等腐蝕介質浸入混凝土造成腐蝕。

② 對于已碳化、疏松和開裂的混凝土表面起增強作用。

③通過涂裝可使混凝土結構獲得與周圍環境景觀相協調的色彩。

03混凝土防腐蝕涂料的選用

由于混凝土屬于強堿性建筑材料，因而要求混凝土防腐蝕涂層具有良好的耐堿性、附著力和抗滲透性，另外，涂層本身如果還應具有良好的耐候性和長效性。對于海邊混凝土結構，其表面涂層應具有極佳耐候性，耐日光紫外線降解，耐鹽霧及海洋大氣腐蝕，在有效防護期內不出現嚴重粉化及變色、脫落、開裂等現象。

環氧樹脂涂料、聚氨酯涂料、氯化橡膠涂料、乙烯樹脂涂料、丙烯酸樹脂涂料等被認為是適用混凝土防腐的涂料品種，根據國內外橋梁混凝土防腐涂裝的經驗來看，選用以下涂料可以獲得良好的涂裝效果：

• 滲透型環氧封閉底漆

由于混凝土表面和鋼材相比較為疏松多孔，因而涂裝滲透性封閉底漆以增強其表面強度，增加涂層與混凝土的附著力，還起到增加涂層封閉性和抗滲透性作用。

• 環氧膩子補平層

由于混凝土表面凹凸不平,需采用膩子補平,環氧膩子具有極佳的附著力、耐堿性、耐腐蝕性和強度，是一種理想的補平材料，可以增加混凝土表面強度和涂層耐久性，提高涂層的抗滲透性。

• 屏蔽型環氧厚膜型中涂漆

高固體份厚膜中涂漆，具有極佳的附著力、耐堿性和抗滲透性，涂裝后增加涂層厚度，增強整個涂層的抗滲透性。

• 耐候性優異的脂肪族聚氨酯面漆

常作為各種惡劣氣候條件下長效涂裝系統的面漆，涂膜具有極佳的耐鹽霧性、耐海洋大氣腐蝕性，在強烈日光紫外線照射不易降解、粉化和變色，能使涂層長期保持良好外觀。

04混凝土結構涂裝配套方案

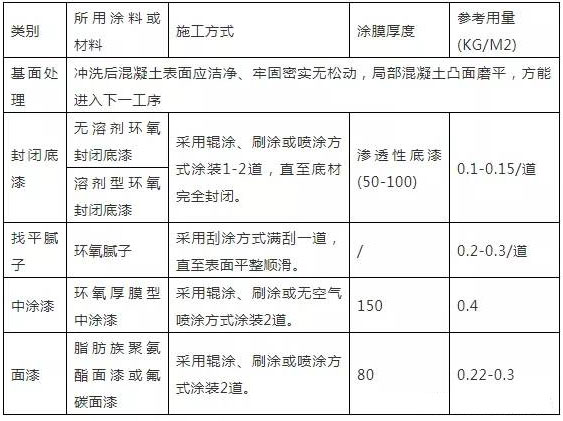

對于新建的或腐蝕尚不嚴重的橋墩混凝土，推薦的防腐涂裝方案如下：

采用該涂裝方案，對于不同的涂裝方式和不同的環境，涂料用量的數值會有不同。
